大城县华昌密封材料厂

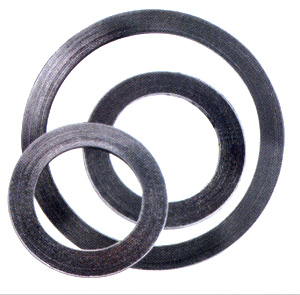

金属缠绕垫片

　　金属缠绕垫片是选用优质合金带或不锈钢带材料，以石墨、石棉、四氟作填充材料，作“V”或“W”型相间螺旋缠绕制成。
　　应用于石油、化工、机械、冶金、电力、造船及管道、阀门、泵、压力容器、冷凝器、塔、人孔、手孔等法兰连接处，作静密封之用。由于机械强度高，使用方便，压缩回弹性好，更适合在剧烈的温度交变场合应用。
　　带内外环材质：OCr18N19SS304316316L蒙乃尔、纯钛带外环、带内环、基本形。
　　石墨金属缠绕垫片使用温度-200-850℃使用压力0-20MPa
　　石棉金属缠绕垫片使用温度-200-500℃使用压力0-25MPa
　　四氟金属缠绕垫片使用温度-200-260℃使用压力0-10MPa

齿形垫片

齿形垫片指用金属平环，用特定加工工艺在环平面上加工出成90度夹角波形、锯齿状的金属垫片。

根据使用部位和要求的不同，齿形垫片可以做成带内外定位环和两面加贴柔性石墨或聚四氟乙烯薄片的组合型垫片。

适用于高压、高温部位；耐腐蚀性强，密封作用稳定、可靠。

最小预紧比压：y=70MPa

垫片系数：m=4.25；最大加工尺寸：2800mm

垫片型片	代号	使用压力(MPa)	使用温度(℃)	规格
齿形	LW-701	0-40	-200-800	或按用户选定
八角形	LW-702
椭圆形	LW-703
透镜形	LW-704
波齿形	LW-705

柔性石墨增强复合垫片

柔性石墨增强复合垫片由复合板精密切割而成，垫片安装使用方便、密封性能优异，适应于热水、高温、高压蒸汽、氢气、氨、溶剂、碳氢化合物、超低温液体等介质。

适用于各种管道、阀门、泵、换热器、冷凝器、压力容器、塔人孔、手孔法兰连接处的密封及水位计、液位计结晶等密封垫片。

使用温度	使用压力	可供规格
-100℃-350℃	0-35.0MPa	3×3-50×50mm

聚四氟乙烯夹包垫片

聚四氟乙烯夹包垫片由中间的石棉胶板或橡胶板，外包覆聚四氟乙烯而成。

根据包覆工艺的不同，这种垫片可以分成：剖切型和折包型。

耐腐蚀性能优。与纯聚四氟乙烯垫片相比，具有较好的回弹性，应力补偿性强。

通常适用于中、低压部位。

适用介质的PH范围：0-14

垫片系数：m=2.5

最小预紧比压：y=20MPa 最大加工尺寸：2100mm

使用温度	使用压力	可供规格
-100℃-260℃	0-10.0MPa	或按用户选定

聚四氟填料环及“V”组合填料

以聚四氟乙烯料经模压，烧结及机械加工而成。

化学性能稳定，能耐除了熔融状态的碱金属以外的所有介质。

质地较硬，机械强度高。

“V”形的结构，当端盖压紧时，“V”口被张开，垫圈与填料箱及轴贴得更紧，密封效果更佳。

用在耐腐场合的阀杆密封及转动的泵轴的密封。

为了减少和消除应力松弛，有效的防止冷流现象，可在加工时填充玻璃纤维，石墨，碳纤维Kevlar纤维等填充料。

使用温度	使用压力	可供规格
-200℃-260℃	0-20.0MPa	或按用户选定

八角垫

　　材质：碳钢、不锈钢304、316等
　　形状：齿形、八角、椭圆形
　　适用范围：温度：-200-800℃ 压力：0-40兆帕
　　适用于：高温、高压的管道法兰密封。
　　齿形垫片，用于压力容器、塔、槽、阀盖、管法兰等的密封垫片外贴石墨齿形垫，用于热交换器、塔、槽等的密封。椭圆形，八面形，用于法兰、压力容器、阀盖等的密封垫片。
